Kaynakların Tahribatsız Muayenesi (NDT)
Kaynak dikişlerinde yüzey ve hacimsel kusurların tahribatsız muayenesi (NDT) nasıl yapılır? Eddyfi’nin yenilikçi çözümleri ile Troy Met, Türkiye’de en gelişmiş kaynak kontrol teknolojilerini sunuyor.
Mantis 16:64 Phased Array &TOFD Cihazı
Eddyfi Technologies

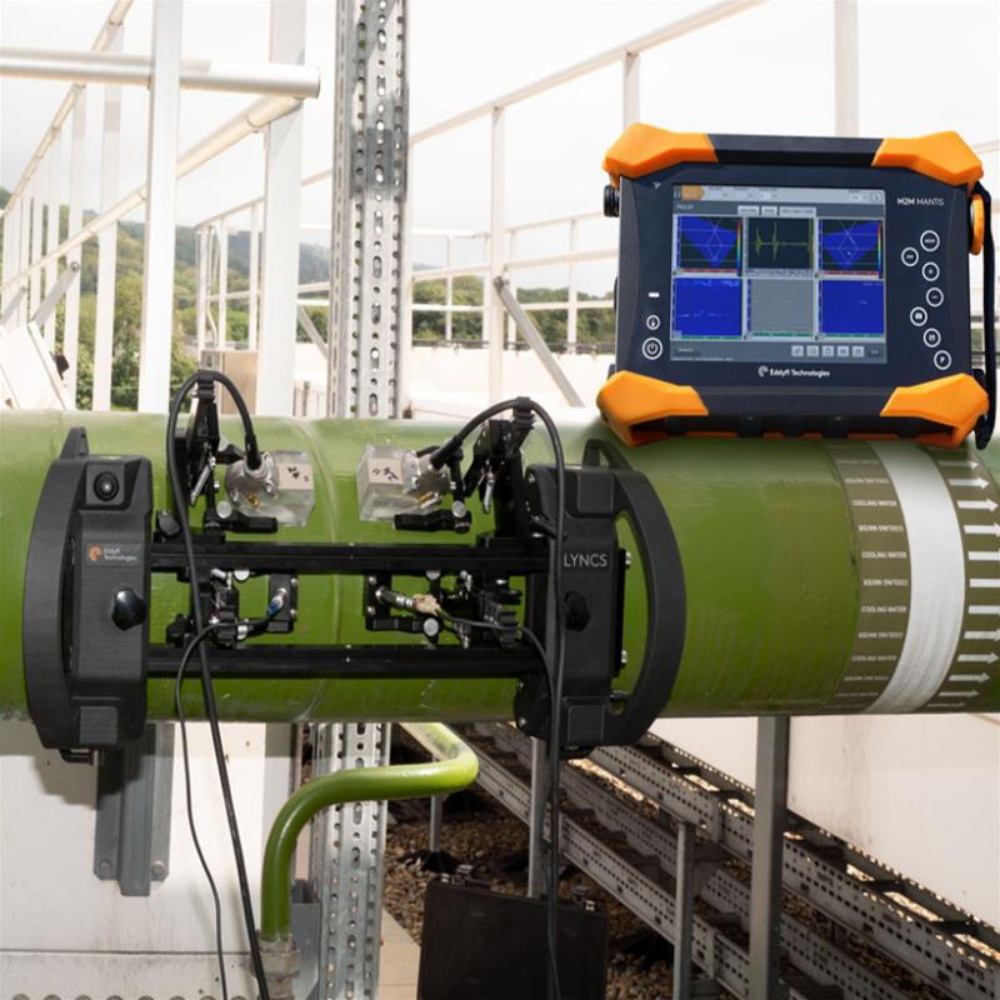

Mantis 16:64 Phased Array &TOFD Cihazı
Eddyfi/ M2M, Mantis Phased Array Hata dedektörü cihazının yanı sıra konvensiyonel UT, TOFD ve gerçek zamanlı toplam odaklama yöntemi (TFM) ile donatılmış ve hafif kasa avantajına sahip sahada kullanabileceğiniz bir cihazdır. Basit kullanım ara yüzü her seviyede operatörün kullanımı için hazırlanmıştır. Petrol ve Gaz, enerji üretimi, döküm ve otomotiv gibi sektörlerde sahada kullanım için tasarlanmıştır.
Mantis, korozyon haritalaması, nozzle muayenesi, hidrojen kaynaklı hasarlar (HIC, HTHA) gibi birçok uygulamada kullanılabilir. IP66 su ve toz geçirmezlik özelliğine sahiptir. 16 kristal ateşleme ve 64 kristalli prob takılabilme özelliğine sahiptir. Tarama prosedürünüzü oluştururken kaynak geometrilerinizi direk cihaz üzerinden girme imkanınız bulunmaktadır.
Ürün Özellikleri
Basit kullanım ara yüzü her seviyede operatörün kullanımı için hazırlanmıştır. Petrol ve Gaz, enerji üretimi, döküm ve otomotiv gibi sektörlerde sahada kullanım için tasarlanmıştır. Mantis, korozyon haritalaması, nozzle muayenesi, hidrojen kaynaklı hasarlar (HIC, HTHA) gibi birçok uygulamada kullanılabilir. IP66 su ve toz geçirmezlik özelliğine sahiptir. 16 kristal ateşleme ve 64 kristalli prob takılabilme özelliğine sahiptir. Tarama prosedürünüzü oluştururken kaynak geometrilerinizi direk cihaz üzerinden girme imkanınız bulunmaktadır.
Tavizsiz Piksel Netliği
Yüksek çözünürlüklü TFM görüntüleme ve sadeleştirilmiş canlı veri analizi.
Akıllı ve Yalın Yönetim
Otomatik prob tanıma ve rehberli dokunmatik arayüz ile zahmetsiz kullanım.
Endüstriyel Zırh ve Dayanıklılık
MIL-STD-810H ve IP65 korumasıyla en zorlu sahalara tam direnç.
Evrensel Muayene Kabiliyeti
Karbon çelikten kompozitlere kadar geniş malzeme yelpazesinde yüksek hassasiyet.
TEKNİK ÖZELLİKLER
| Parametre | Teknik Özellik |
|---|---|
| Boyutlar | 311mm × 220mm × 95mm |
| Ağırlık | 4.2 kg (batarya dahil) |
| Ekran | 21.3 cm (8.4 inç) Yüksek Kontrastlı Rezistif Dokunmatik, 1024×768 piksel |
| Dahili Depolama | 128 GB dahili SSD |
| Batarya ve Çalışma Süresi | Hot-swappable (canlı değiştirilebilir) Li-ion pil; 4 saatin üzerinde çalışma |
| Çalışma Sıcaklığı | -10 °C ile 45 °C arası |
| Koruma / Dayanıklılık | IP65 sertifikalı (Toz ve suya dayanıklı), MIL-STD-810G düşme testi onaylı |
| Bağlantı Özellikleri | Wi-Fi (USB dongle ile), Gigabit Ethernet, 1x USB 3.0, 1x USB 2.0, HDMI |
| Enkoder Desteği | 3 eksenli destek |
| Çözünürlük | 65.536 noktaya kadar / 16-bit |
| Odak Yasası (Focal Laws) | Maksimum 2048 |
| Konfigürasyon Desteği | 16:64PR (Maksimum aktif apertür: 16 eleman, Toplam kanal: 64) |
| Eşzamanlı Grup Desteği | 8 gruba kadar |
| TFM Görüntü Çözünürlüğü | Görüntü başına maks. 65K nokta (Post-processing ile sınırsız) |
| PAUT Bağlantı Noktaları | 1x IPEX PA konnektörü (64 kanal), 2x UT/TOFD kanalı (LEMO 00 P/R) |
