Dijital Radyografi

Bilgisayarlı Radyografi (CR)

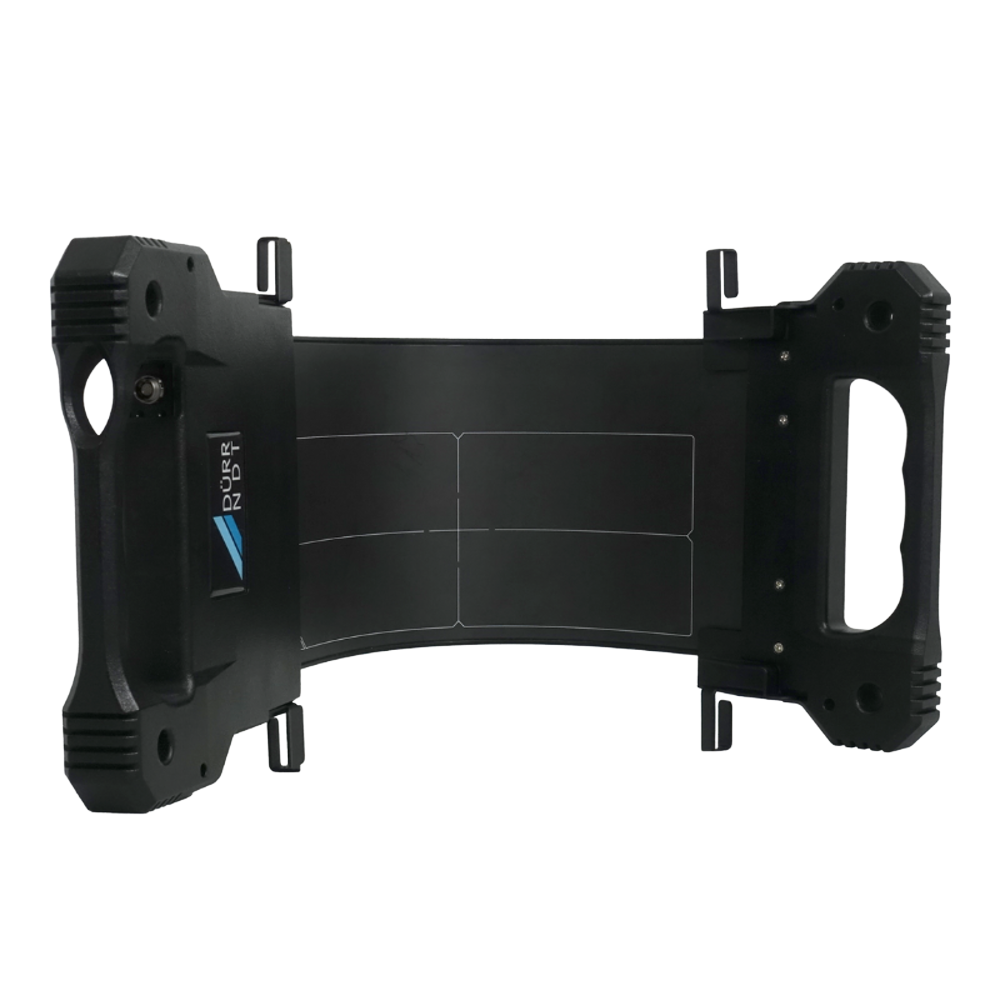

Bükülebilir X-Ray Panelleri

Endüstriyel Bükülebilir X-Ray Panelleri, geleneksel filmin geometrik uyum avantajını dijital görüntüleme teknolojisinin hızıyla birleştirerek boru hatları ve kavisli yüzeylerin muayenesinde üstün bir çözüm sunmaktadır. Özellikle çevresel kaynak dikişlerinin kontrolü için tasarlanan bu seri, 150 mm ve 300 mm üzerindeki farklı boru çaplarına tam temas ederek sarılabilen esnek yapısı sayesinde, rijit panellerde yaşanan geometrik bozulmaları tamamen ortadan kaldırır. Paneller, 99 μm piksel aralığı ve 16-bit görüntü derinliği ile en ince çatlakları ve korozyon detaylarını film kalitesinde ancak çok daha kısa sürede dijital ortama aktarır. Zorlu saha koşullarına dayanıklılık esas alınarak geliştirilen ürünler, IP67 sertifikalı su ve toz geçirmez gövdesinin yanı sıra 450 kV enerjiye kadar dayanıklı dahili korumasıyla uzun ömürlü ve güvenli bir kullanım sağlar. Dahili bataryası ve güçlü WLAN kablosuz bağlantı altyapısı operatörlere sahada kablo karmaşasından uzak tam hareket özgürlüğü tanırken, Gigabit Ethernet seçeneği yüksek hızlı veri transferini garanti eder. Pratik montaj mekanizması ile saniyeler içinde boru üzerine sabitlenebilen Endüstriyel Bükülebilir X-Ray Panelleri, sarf malzeme maliyetlerini düşürerek NDT süreçlerinde maksimum verimlilik sağlar.

Drive NDT İşletme Yazılımı

DRIVE NDT, tüm NDT inceleme yöntemlerini ve ilgili süreçleri tek bir sisteme entegre eden bulut tabanlı bir yönetim yazılımıdır. DRIVE NDT ile bireysel test raporları, personel, müşteri ve cihaz yönetimi ve çok daha fazlası dahil olmak üzere eksiksiz NDT iş akışını düzenleyebilir ve kontrol edebilirsiniz. Gerçek zamanlı durum bilgisi ile eksiksiz sipariş yönetimi, Kişiye özel ve otomatik test raporu oluşturma, Kontroller, sertifikalar ve doz yönetimi dahil olmak üzere birçok denetim imkanı, Muayene ekipmanını takip etme, izleme ve yönetme becerisi, Test parametreleri ve ölçüm noktalarını kapsayan test objelerinin oluşturulması, Denetim talimatları ve standartlarına merkezi erişim, Önemli olaylar ve son tarihler hakkında sistem bildirimleri, Daha hızlı hesap kabiliyeti, İstatistikler ve tahmini bakım için akıllı veri değerlendirme yetenekleri, Tabletler ve akıllı telefonlarla bile her zaman ve her yerden kullanıcı erişimi, DRIVE NDT, NDT uzmanları tarafından NDT endüstrisi için özel olarak tasarlanmıştır. DRIVE NDT, tüm NDT iş akışının dijitalleştirilmesinin anahtarıdır. Benzeri görülmemiş şeffaflık sağlarken verimliliğinizde muazzam artışlar sağlar.

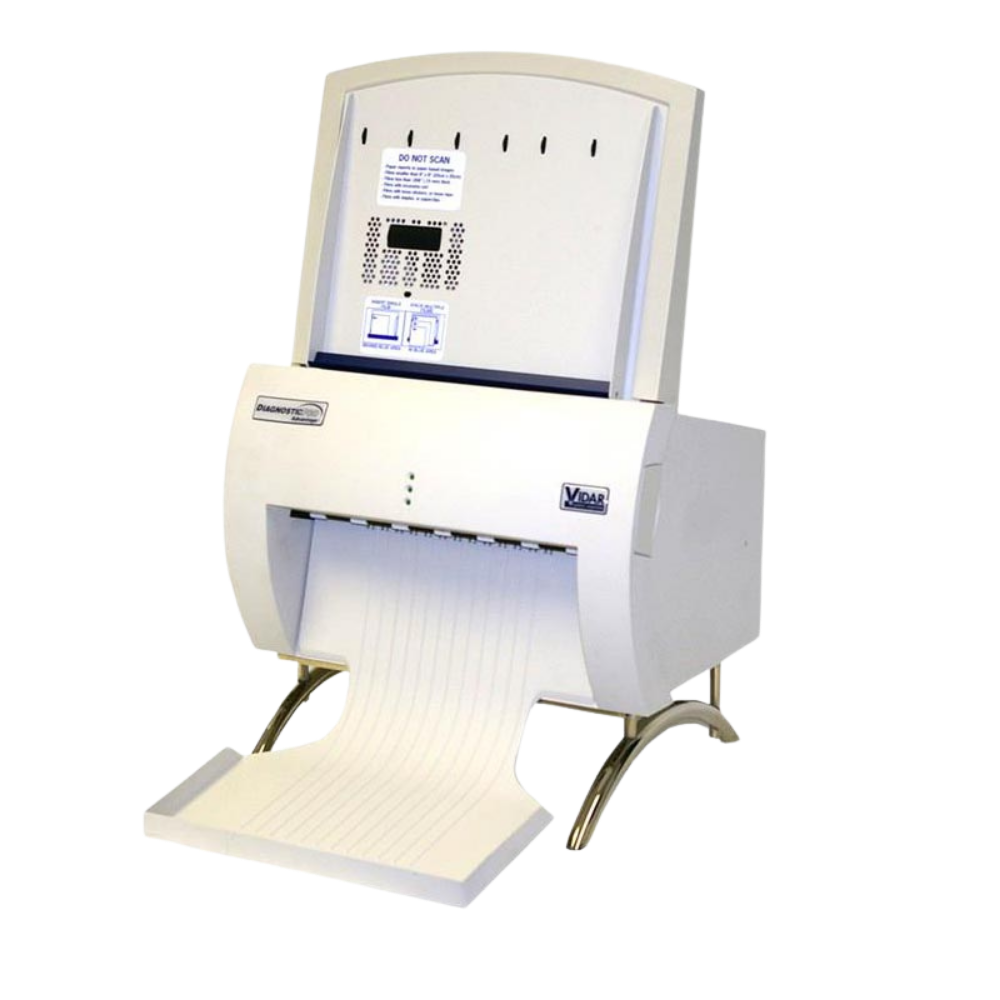

Film Tarama Cihazları

Vidar NDTPRO (ABD) endüstriyel RT film dijitalleştirme cihazı, NDT pazarına düşük maliyetle endüstriyel filmleri, dijital ortamda yıllarca saklama imkanı tanıyor. Vidar RT film tarama cihazı'nın yeni nesil yüksek çözünürlüklü CCD ve eşsiz otomatik rt film dijitalleştirme kalibrasyon özelliği, bilgisayar ortamına aktarılan görüntü kalitesinde herhangi bir değişime neden olmadan her görüntüde en iyi kopyalamayı sağlar. Yılda en az iki kez bakım gerektiren muadil ürünlere karşın Vidar RT film tarama cihazı, maliyet oluşturabilecek herhangi bir bakım, kalibrasyon veya temizlik işlemi gerektirmez. ISO 14096 Class DS ve ASME Section V'deki bütün gereklilikleri karşılar. Radyografik film tarama cihazı özellikle petrokimya sanayinde, havacılıkta ve endüstriyel test uygulamalarına ihtiyaç duyulan sektörlerde gereksinimi karşılamak için üretilmektedir. Lazer tarayıcılara göre daha düşük maliyete sahip olması bu radyografik film tarama cihazının tercih edilme sebeplerinden birisidir. Radyografik Film Dijitalleştirme Sürecini Hızlandırmak Bu cihaz radyografik film dijitalleştirme sürecini hızlandırabilmek için optimize edilmiştir. Sırada bekleyen x-ray filmlerin boyutları birbirlerine yaklaşık olarak düzenlenmiş ise cihaz sizi neredeyse hiç bekletmeden çalışmaya devam edebilir. Ayrıca radyografik film dijitalleştirme uygulamasını daha hızlı gerçekleştirebilmeniz için önceden tarama çözünürlüğünü seçmeniz tavsiye edilir. Farklı uzunlukta tarama yükünüz var ise, en uzun olanı en sola ekleyerek çalışmaya başlamak, radyografik film dijitalleştirme sürecini efektif hale getirir. Bu sayede 8K x 10K çözünürlükte çalışmalarınız rt film tarama cihazı tarafından 105 saniyede tamamlanmaktadır.

Flat Panel (DR)

Dürr-NDT (Almanya), Dijital Radyografi konusunda öncü bir firmadır; elektronik kartlardan, yazılımlarına kadar Almanya’da kendi fabrikalarında üretim yapmakta ve bu sayede piyasadaki en yüksek çözünürlüklü cihazları üretmektedir.

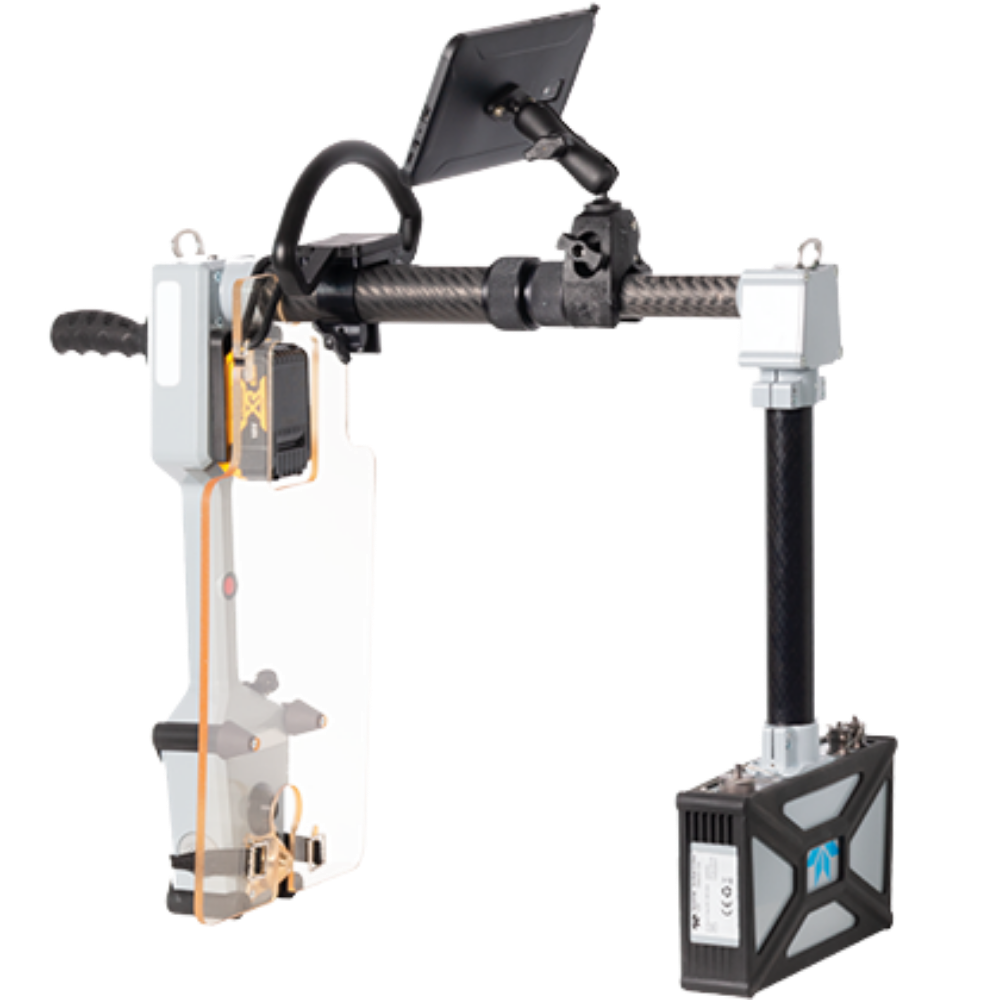

Go- Scan

Go-Scan C-view, diğerlerinin yanı sıra Yalıtım Altında Korozyon (CUI) denetimi gibi elle tutulan denetimler için özel olarak tasarlanmış, hafif, sağlamlaştırılmış, gerçek zamanlı bir X-ışını görüntüleme sistemidir. Taşınabilir saha çalışması için tasarlanmış, yüksek hızlı ve yüksek çözünürlüklü bir CMOS görüntüleyici ve pille çalışan 70kV x-ışını tüpü içerir. Video görüntüleme sistemi görüntüleri yakalar ve bunları gerçek zamanlı olarak elde taşınan ekranda görüntüler.

HD-CR 35 NDT

Dürr-NDT (Almanya), Dijital Radyografi konusunda öncü bir firmadır; elektronik kartlardan, yazılımlarına kadar Almanya’da kendi fabrikalarında üretim yapmakta ve bu sayede piyasadaki en yüksek çözünürlüklü cihazları üretmektedir. HD-CR 35 NDT Bilgisayarlı Radyografi (CR) cihazı, mevcut radyografi çekim sisteminizde hiçbir değişiklik yapmadan, sisteminizi dijital hale getirmektedir. Endüstriyel Film yerine kullanılan esnek Görüntü Plakaları (Image Plate) ile çekim yapılmakta ve bu fosfor plakalar, HD-CR 35 NDT cihazında taranarak dijital hale getirilmektedir. Görüntü Plakaları tekrar tekrar kullanılabilmekte ve bu sayede film, developer, fikser gibi tüm sarf malzemeleri ortadan kaldırılarak, maliyetlerde büyük bir düşüş sağlanmaktadır. HD-CR 35 NDT cihazı, 40 µm çözünürlüğü ile Alman BAM Enstitüsü tarafından belgeli piyasadaki en yüksek çözünürlüklü, bilgisayarlı radyografi cihazıdır.

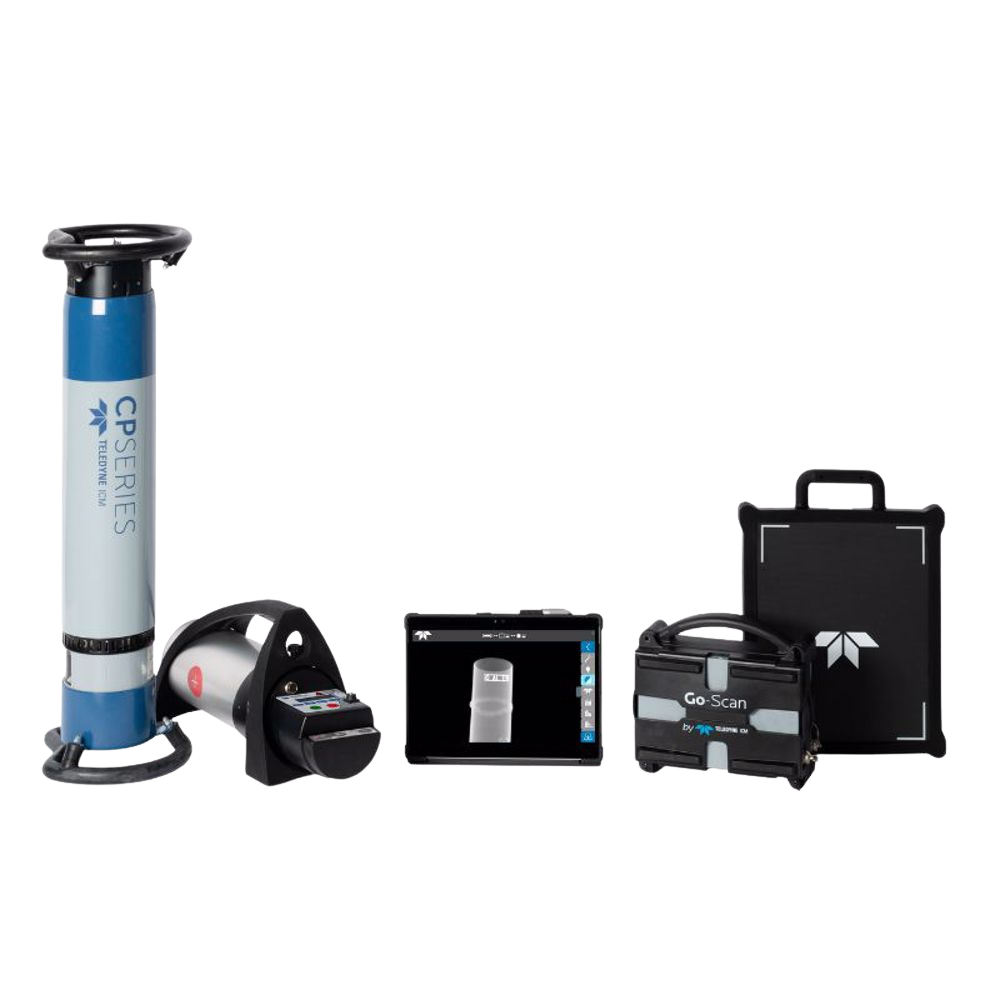

Teledyne ICM NDT Paketi

X-ışını jeneratörü, dedektör ve yazılım tek pakette! Tamamen şirket içinde geliştirilen bu paketler, bir dedektörü, bir X-ışını jeneratörünü ve son teknoloji ürünü ve kullanıcı dostu bir NDT inceleme yazılımı olan Sherlock NDT'yi birleştirir. Teledyne ICM'nin X-Ray jeneratörleri (CP Serisi veya CP Piller) ile eşleştirilen GO-SCAN dedektörleri keskin, net ve ayrıntılı bir görüntü sunar ve çatlak, korozyon ve arızalı kaynaklar gibi kusurların çok büyük bir çoğunluğunu ortaya çıkarabilir. Teledyne ICM'nin NDT inceleme yazılımı Sherlock NDT, Teledyne ICM'nin tüm taşınabilir X-ışını jeneratörleri serisiyle tamamen uyumludur. Endüstriyel radyografi için mükemmel bir araçtır ve çoğu kalite standardıyla uyumluluğu sağlar. Sezgisel ve kullanıcı dostu dokunmatik ekran yazılımı, yüksek kaliteli görüntüler üretir, gerçek zamanlı (video) çekime olanak tanır ve birçok farklı geliştirme özelliğiyle birlikte gelir.

Xpress Scan Double Wall RTDR Sistemi

Xpress Scan Double Wall RTDR Sistemi özellikle boru hatlarının gerçek zamanlı dijital radyografisinde kullanılan bir sistemdir. Sistem boruya yerleştirilen bir çember üzerine takılmakta, üzerindeki motorize sistem ile contanın etrafında dönerek kaynağın radyografik görüntüsünü dijital olarak almaktadır. Ürün Videosu: Görüntüle

Xpress Scan Single Wall RTDR Sistemi

Xpress Scan Single Wall RTDR Sistemi özellikle boru hatlarının gerçek zamanlı dijital radyografisinde kullanılan bir sistemdir. Sistem boruya yerleştirilen bir çember üzerine takılmakta, üzerindeki motorize sistem ile contanın etrafında dönerek kaynağın radyografik görüntüsünü dijital olarak almaktadır. Tek Cidarlı (Single Wall) versiyonunda, borunun içerisindeki crawler üzerinde bulunan X-Ray ile panoramik olarak çekim yapılırken, Xpress Scan borunun dışında dönerek her bir pozisyonda görüntü almakta ve aldığı görüntüleri kablosuz olarak bilgisayar sistemine iletmektedir. Sistem 12-56” çap aralığında şebeke bağlantısı olmadan bataryalar ile 10 saat çalışabilmektedir. IP67 su ve toza koruma seviyesine sahiptir ve -40 °C +45 °C aralığında çalışabilmektedir. 56” Çapında bir boru kaynağının komple görüntüsü 6 dakikada alınabilmektedir. ISO 19232-5, ISO 10893-7, ISO 17636-2 standartlarına göre class B görüntü kalitesine sahiptir. Film, banyo kimyasalları, görüntü plakaları gibi sarf malzemesi gerektirmez; film banyo ya da tarama gibi ekstra işlem yapılmasına ihtiyaç yoktur. Ürün Videosu: Görüntüle
