Xpress Scan Double Wall RTDR Sistemi
Xpress Scan Double Wall RTDR Sistemi özellikle boru hatlarının gerçek zamanlı dijital radyografisinde kullanılan bir sistemdir. Sistem boruya yerleştirilen bir çember üzerine takılmakta, üzerindeki motorize sistem ile contanın etrafında dönerek kaynağın radyografik görüntüsünü dijital olarak almaktadır.
Ürün Videosu: Görüntüle
Ürün Özellikleri

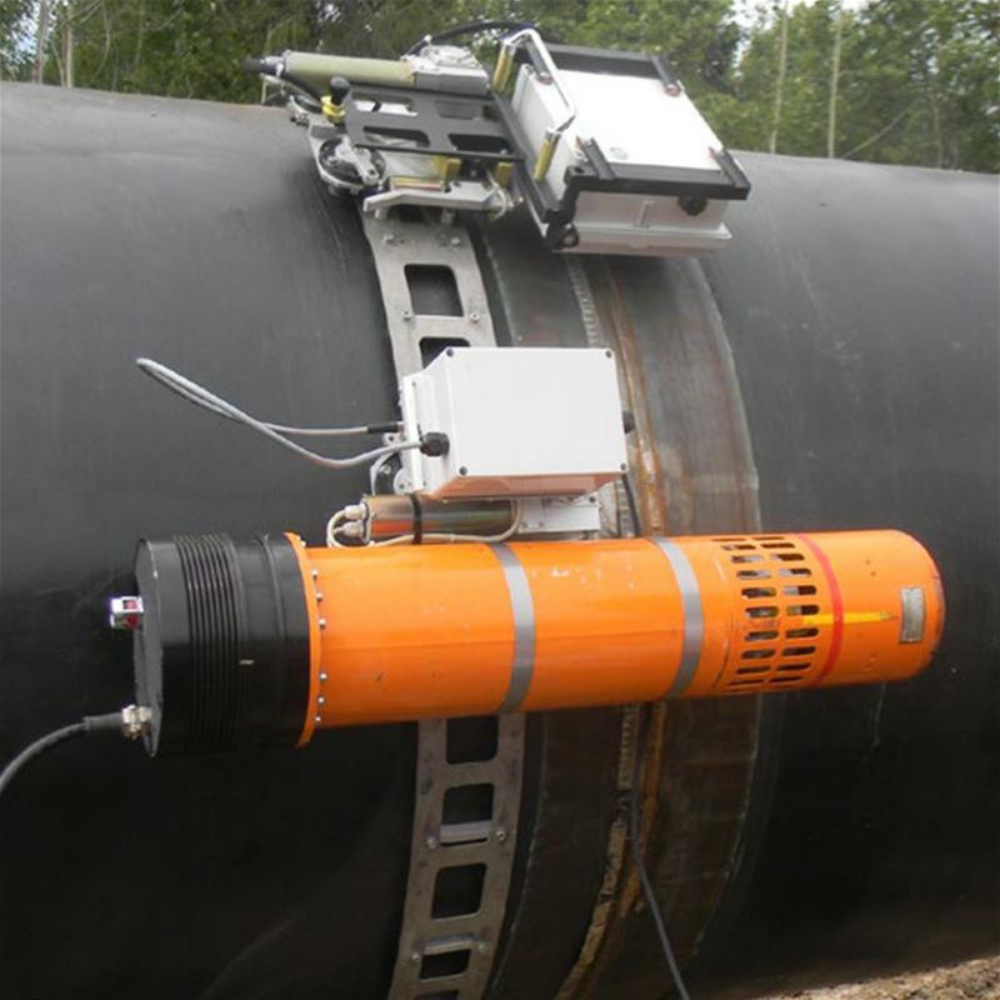

Çift Cidarlı (Double Wall) versiyonu, borunun içerisine crawler yerleştirilemeyen durumlarda, borunun dışına yerleştirilen X-Ray tüpü ve Xpress Scan borunun dışında motorize bir şekilde eş zamanlı dönerek her bir pozisyonda görüntü almakta ve aldığı görüntüleri kablosuz olarak bilgisayar sistemine iletmektedir. Sistem 12-56” çap aralığında şebeke bağlantısı olmadan bataryalar ile 10 saat çalışabilmektedir. IP67 su ve toza koruma seviyesine sahiptir ve -40 °C +45 °C aralığında çalışabilmektedir. 56” Çapında bir boru kaynağının komple görüntüsü 16 dakikada alınabilmektedir. ISO 19232-5, ISO 10893-7, ISO 17636-2 standartlarına göre class B görüntü kalitesine sahiptir. Film, banyo kimyasalları, görüntü plakaları gibi sarf malzemesi gerektirmez; film banyo ya da tarama gibi ekstra işlem yapılmasına ihtiyaç yoktur.
Crawler Gerektirmeyen Dıştan Muayene
İçten paletli robot kullanımının imkansız olduğu boru hatlarında dışarıdan monte edilen X-ray taşıyıcısı ile eksiksiz çift duvar denetimi.
Otomatik Şerit Görüntüleme
DR-SOFT yazılımının dahili algoritması sayesinde tüm boru kaynağını tek bir kesintisiz görüntü halinde otomatik olarak birleştirin.
IP67 ve Titanyum Boru Kelepçesi
Titanyum boru kelepçesi, IP67 su ve toz koruması ile zorlu şantiye ortamlarında yüksek dayanıklılık ve 1-2 dakikada hızlı kurulum
Kopmayan Dahili Depolama
Wi-Fi bağlantısında kesinti olsa bile taramaya devam eden ve verileri güvenle saklayan korumalı DICONDE veri altyapısı.
TEKNİK ÖZELLİKLER
| Parametre | Teknik Özellik |
|---|---|
| Detektör Modeli | SCANRAY 1230 |
| Piksel Adımı (Pitch) | 124 µm |
| Görüntü Alanı Boyutu | 127 x 317 mm |
| Maksimum X-Ray Voltajı | 450 kVp seviyesine kadar |
| Kablosuz İletişim | Wi-Fi ile 300 metreye kadar aktarım |
| Güç ve Batarya Süresi | 110-220V AC / 2 adet Li-Ion batarya (5 saat x 2 = 10 saat çalışma) |
| Saha Koruma ve Çalışma Sıcaklığı | IP67 Koruma Sınıfı /-20 ile +50 derece arası |

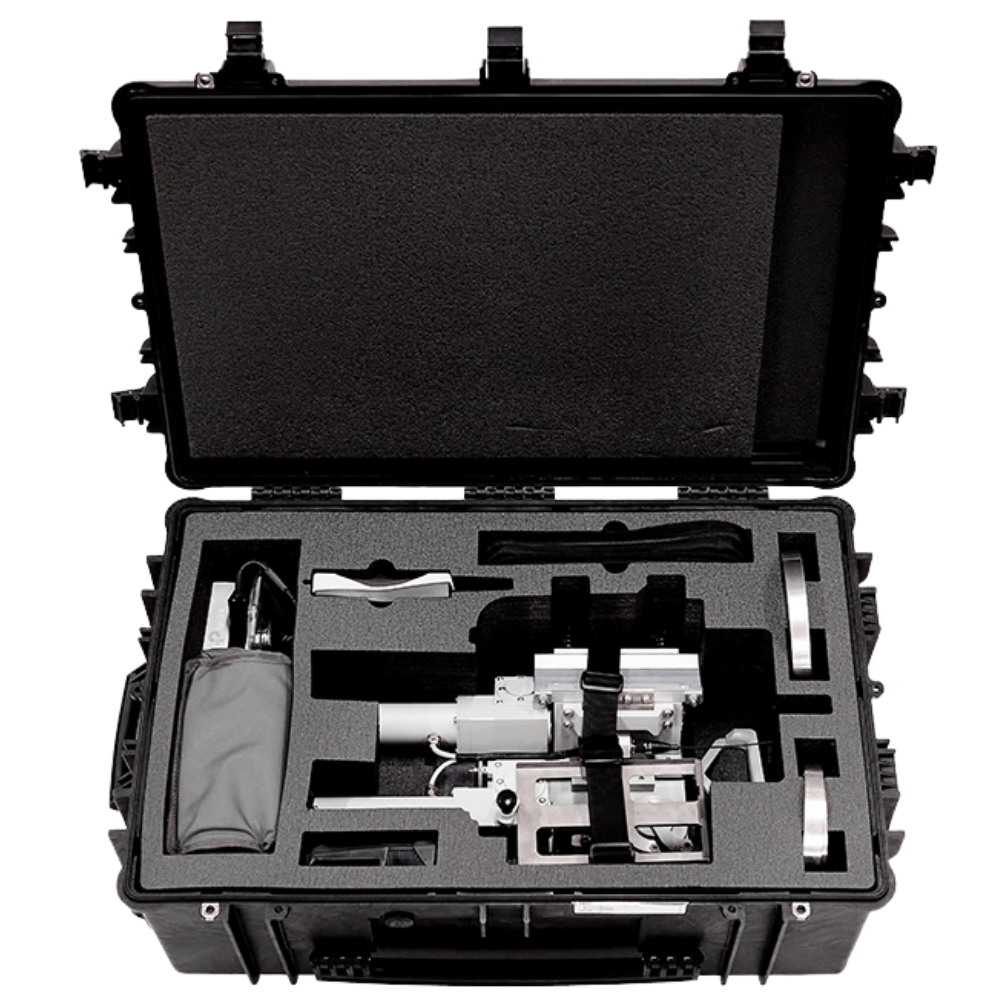

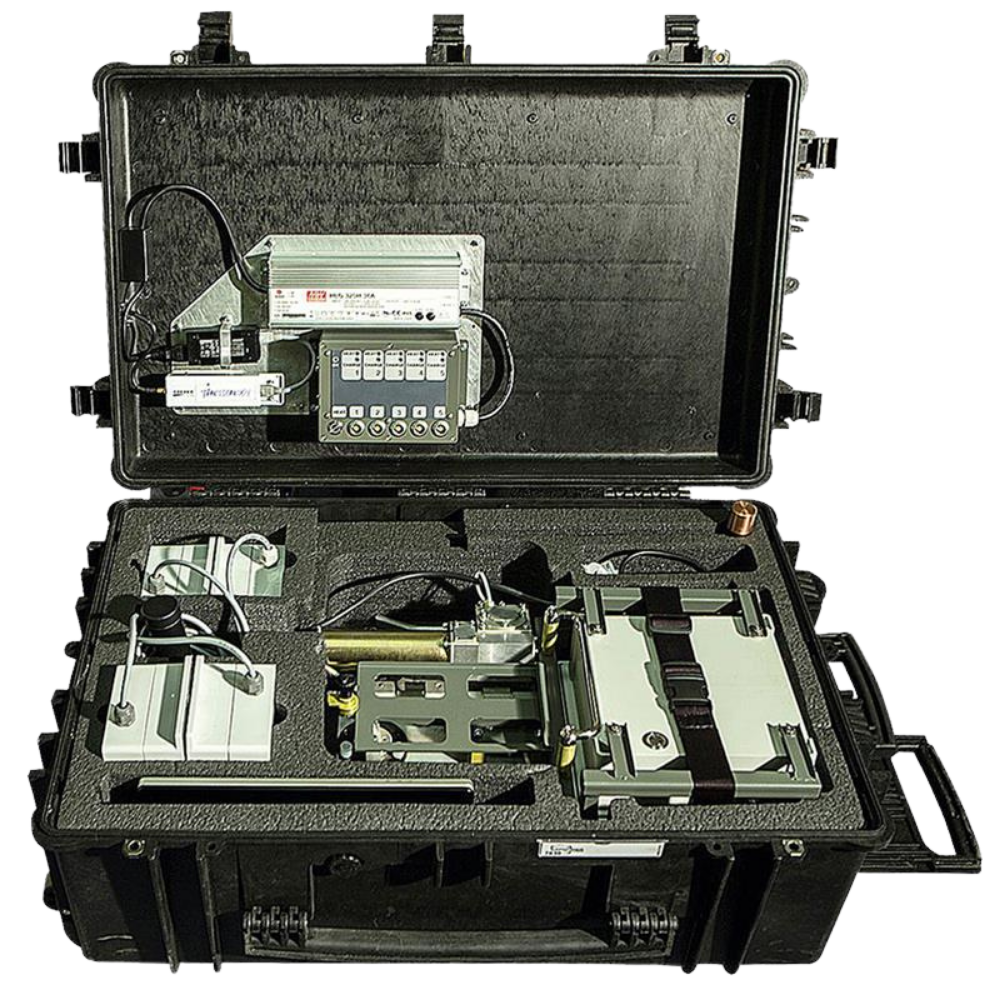

| Taşıma ve Ağırlık | 2 adet taşıma çantası / Toplam 55 kg / 1420 mm Titanyum kelepçe 7 kg |
| Yazılım ve Protokol | DR-SOFT (DICONDE ASTM E2339-21 standardında veri koruma) |
